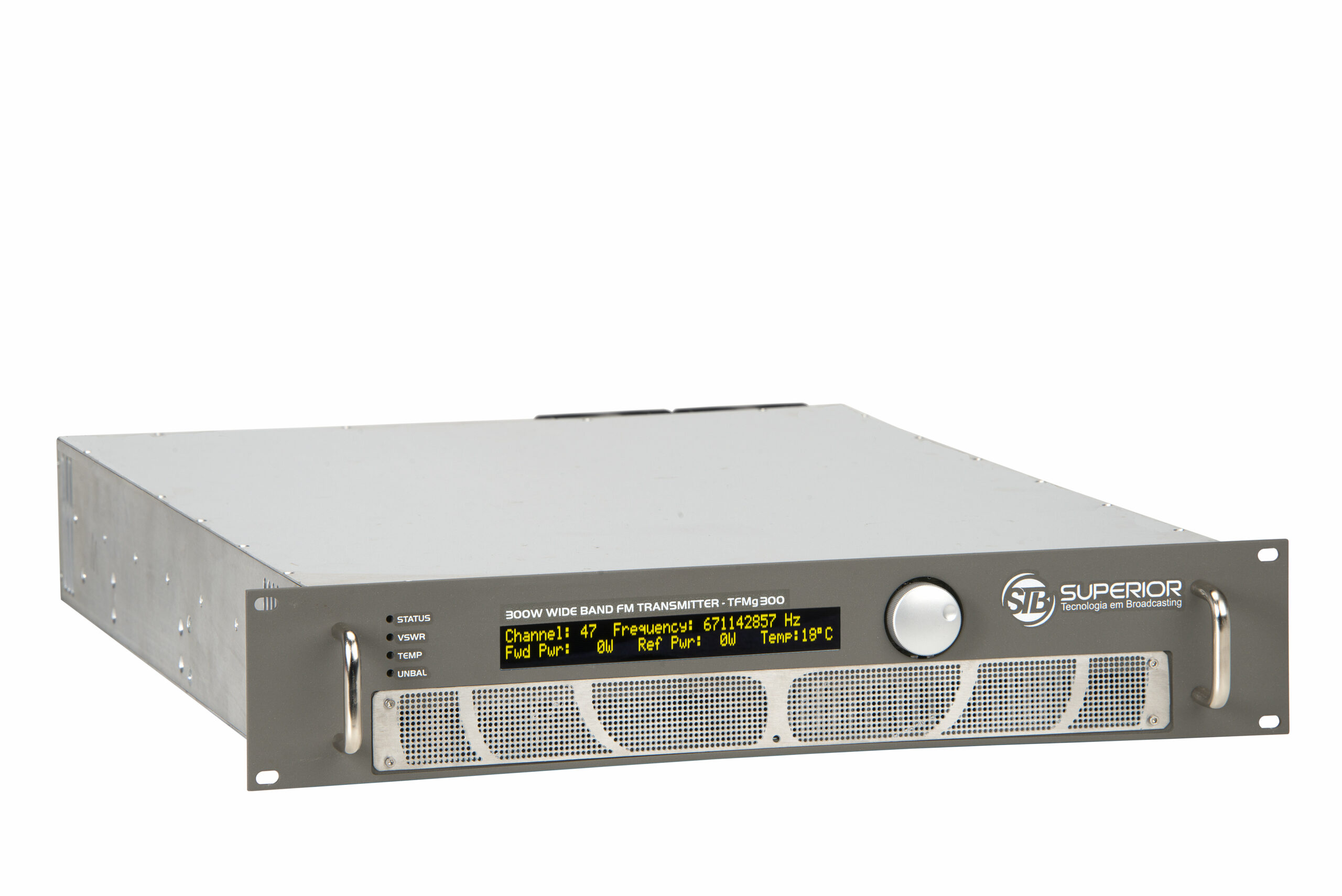

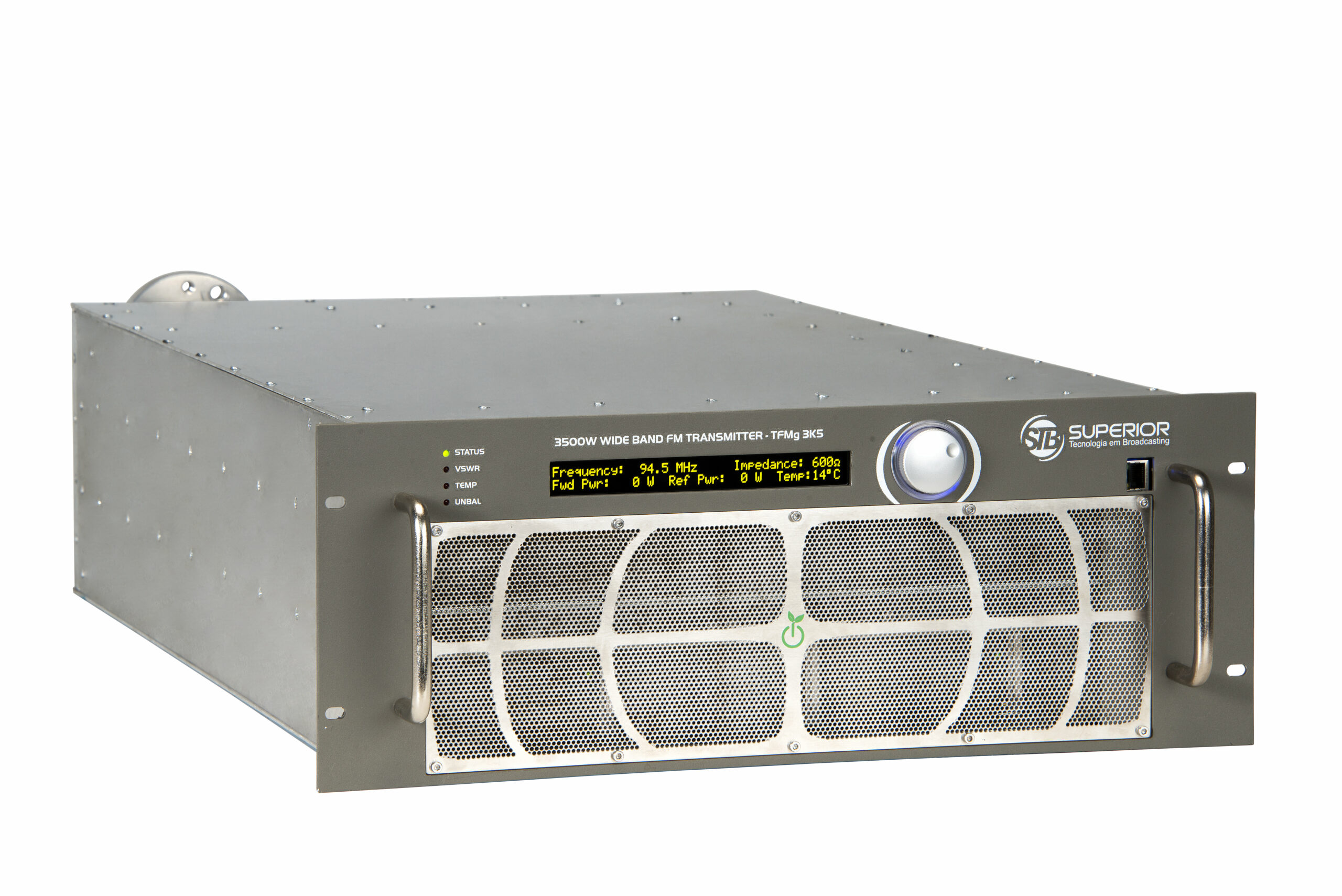

Descrição
. Totalmente em estado sólido (transistorizado);
. Tecnologia SMD;
. Sistema de controle e supervisão por microcontrolador;
. Controles e monitorações obtidos através de interface digital (medidas de desvio e nível de áudio, monitoração dos módulos e parâmetros do TX – local e telesupervisão);
. Fontes chaveadas hot-swap para máxima eficiência;
. Ventiladores com controle PWM de rotação;
. Modulador ágil de 88 a 108 MHz;
. Módulos amplificadores Broadband (fontes independentes);
. Tecnologia planar para toda seção de RF;
. Refrigeração a ar (forçada);
. Dupla excitação (opcional);
. Amplificadores Hot-Swappable.
ESPECIFICAÇÕES TÉCNICAS FAMÍLIA TFMg
GERAL:
• Frequência de operação: 88 a 108 MHz
• Impedância de saída: 50 Ω 1.5:1 VSWR
• Emissão de Espúrios: < -90dBk
• Estabilidade de Frequência: ± 100 Hz
• Tipo de Modulação: Monofônica 180K F3EGN
Estereofônica 256K F8EHF
• Eficiência geral: ≥70%
• Módulos de potência transistorizados com eficiência de até 87% (tecnologia LDMOS)
• MPX Externo:
– Conector de entrada: BNC
– Impedância de entrada: 10 kΩ (desbalanceada)
• Distorção harmônica: < 0,2%
• Emissão de Harmônicos: < 80dB
• Emissão de Espúrios: 120 a 240kHz < 40dB
240 a 600kHz < 40dB
acima 600kHz < 90dB
• Relação S/R assíncrono AM: 58dB mínimo
• Relação S/R síncrono AM: 58dB mínimo
• Filtro passa-baixas (individual por módulo)
• Amostra para Monitoração de RF (Con. BNC)
• Proteções contra VSWR, sobrecarga, temperatura e transientes na entrada da rede AC
• Preparado para operar no sistema digital DRM ou iBOC
• Oscilador sintetizado por PLL
• Armazenamento de falhas e operações no transmissor
Web Service (opcional):
• Acesso aos alarmes do TX
• Ajuste da potência de saída
• Leitura das potências direta e refletida
• Leitura das gavetas (correntes e tensões das fontes, potência dos módulos e temperatura)
• Leitura dos excitadores (potência direta, refletida, corrente, tensão e temperatura)
• Leitura de potência direta e refletida na carga
• Status da comunicação RS485 interna
Condição de Serviço:
• Altitude: 0 a 4.000m a.n.m.
• Faixa de Temperatura: 0°C a + 50°C
Nota:
1a.n.m.: acima do nível do mar.
MÓDULO EXCITADOR
Frequência de Operação: 88 a 108MHz e nova faixa estendida (76MHz)
Configuração de Frequência: Sintetizado com passo de 25 kHz
Potência de Saída: até 300W
Interfaces: Ethernet, USB, RS485 e Telemetria
Entrada:
SCA/RDS
MPX externo (desbalanc. 10kW / 3,5 Vpp ± 75 kHz ajustável)
L/R com gerador de estéreo integrado
Digital AES/EBU (opcional)
Saída: 19kHz
PERFORMANCE DE ÁUDIO
Nível de entrada L/R: -3 a +10 dBm
MPX Interno (selecionável):
» Impedância de Entrada: 600Ω ou 10kΩ Balanceado (selecionável painel frontal)
» Conector de Entrada: Canon (XLR)
Resposta de Frequência:
± 0,15 dB, 20 Hz ~ 15 kHz
± 0,5 dB, 15 kHz ~ 100 kHz
Distorção Harmônica: < 0,2%, 40 Hz ~ 15 kHz
Relação Sinal/Ruído FM: ≥ 64 dB
Cross Talk Linear: > 60 dB
Cross Talk Vetorial: > 60 dB
Separação de Canais: > 60 dB
Atenuação acima de 19 kHz: ≥ 55 dB
Pré Ênfase: 50µS (CCIR), 75µS (FCC) ou linear
(Selecionável Painel Frontal).
Frequência Piloto: 19 kHz ± 2 Hz
Injeção de Piloto: ajustável de 9% ~ 12%
Erro de Fase Máximo: até 3°
Redundância: Dupla excitação com comando automático de comutação por falha (opcional válido para toda linha).
